Membuat lingkaran dengan menggunakan Algoritma Bressenham

Bahan yang digunakan :

• Python 3.7.1
• VS Code

Modul Python yang digunakan :

• PyOpenGL 3.1.3b2
• PyOpenGL-accelerate 3.1.3b2

Algoritma Bresenham untuk pembentukan Lingkaran :

1. Menetapkan titik tengah (x_center, y_center)
2. Menetapkan jari-jari r
3. Menetapkan nilai x = 0, y = r
4. Menetepkan nilai parameter keputusan d = 3 – (2 * r)
5. Gambar titik awal dengan koordinat (x_center+x, y_center+y)
6. x = x+1
7. Jika d < 0, maka nilai d baru d = d + (4*x) + 6,      jika tidak nilai d baru d = d + 4 * (x – y) + 10 dan y = y-1

8. Gambar titik berikutnya dengan koordinat (x_center+x, y_center+y)
9. Jika x < = y ulangi langkah 6 sampai 81

Kode :

from OpenGL.GL import *
from OpenGL.GLU import *
from OpenGL.GLUT import *


def init():
    glClearColor(0.0, 0.0, 0.0, 0.0)
    gluOrtho2D(-100.0, 100.0, -100.0, 100.0)
    glPointSize(5)


def plot(x, y):
    glBegin(GL_POINTS)
    glVertex2f(x, y)
    glEnd()


def bresenham_circle_drawing(r):

    # lokasi lingkaran yang akan dibuat

    x_position = 1
    y_position = 1

    r = 13
    x = 0
    y = r

    # decision parameter
    d = 3 - 2 * r

    # membuat sebuah titik pada koordinat yang ditentukan
    plot(x + x_position, y + y_position)

    while y > x:

        if d < 0:
            x += 1
            d += 4 * x + 6
        else:
            x += 1
            y -= 1
            d += (4 * (x - y)) + 10

        # Tidak perlu mencari semua nilai koordinat
        # cukup dapatkan nilai (x, y) saja
        # lalu balik menjadi (y, x)

        # Untuk pixel (x, y)

        # Quadrant 1
        plot(x + x_position, y + y_position)

        # Quadrant 2
        plot(x + x_position, -y + y_position)

        # Quadrant 3
        plot(-x + x_position, -y + y_position)

        # Quadrant 4
        plot(-x + x_position, y + y_position)

        # Untuk pixel (y, x)

        # Quadrant 1
        plot(y + x_position, x + y_position)

        # Quadrant 2
        plot(-y + x_position, x + y_position)

        # Quadrant 3
        plot(-y + x_position, -x + y_position)

        # Quadrant 4
        plot(y + x_position, -x + y_position)


def plotpoints():

    glClear(GL_COLOR_BUFFER_BIT)
    glColor3f(1, 1.0, 1.0)

    glBegin(GL_LINES)

    glVertex2f(-100, 0)
    glVertex2f(100, 0)

    glVertex2f(0, -100)
    glVertex2f(0, 100)

    glEnd()

    bresenham_circle_drawing(40)

    glFlush()


def main():
    glutInit(sys.argv)
    glutInitDisplayMode(GLUT_SINGLE | GLUT_RGB)
    glutInitWindowSize(500, 500)
    glutInitWindowPosition(100, 100)

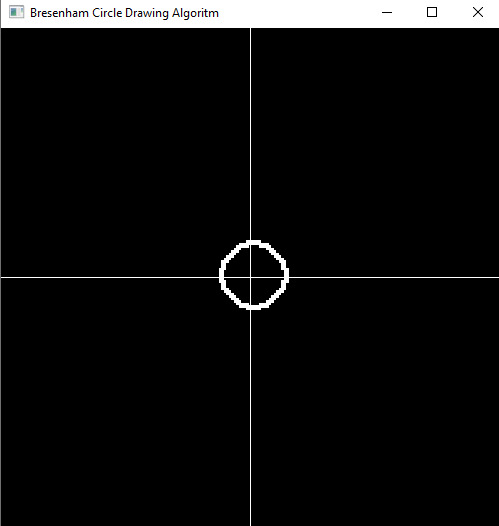

    glutCreateWindow("Bresenham Circle Drawing Algoritm")
    glutDisplayFunc(plotpoints)

    init()
    glutMainLoop()


main()
